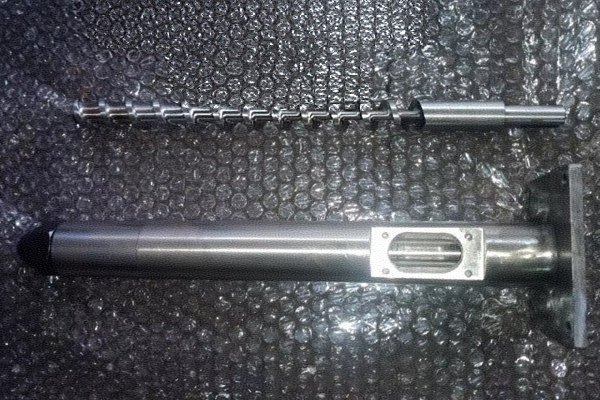

小型橡膠擠出機雖體積精巧，卻在橡膠制品研發(fā)、小批量生產(chǎn)和特種制品制造領域扮演著不可或缺的角色。其螺桿與機筒的設計絕非大型設備的簡單縮小，而是一系列獨特工程挑戰(zhàn)下的精密平衡。

　　一、小型化設計面臨的核心挑戰(zhàn)

　　1.空間與功能的矛盾是首要難題。在極為有限的軸向與徑向空間內，小型螺桿必須完成喂料、壓縮、塑化、混合和擠出等完整功能。傳統(tǒng)的大尺寸分段設計難以移植，簡單的幾何縮小往往導致塑化不足、混合不均或產(chǎn)量過低。

　　2.熱管理失衡問題尤為突出。小型機筒表面積與體積之比顯著增大，導致熱量散失過快。為保證膠料塑化，需要更高的加熱功率，卻又容易造成局部過熱。冷卻系統(tǒng)設計同樣棘手——有限的壁厚難以布置高效冷卻通道，溫度波動大，直接影響擠出穩(wěn)定性。

　　3.材料與耐磨性的挑戰(zhàn)也不容忽視。小型螺桿與機筒的用料量少，但單位表面積承受的機械磨損與化學腐蝕并未減輕。選用高性能耐磨材料會大幅增加單件成本，而普通材料又難以保證壽命。特別是在加工填充型膠料時，磨損問題在小型設備上往往更為凸顯。

　　4.加工與裝配精度的要求呈指數(shù)級上升。大型設備允許的絕對公差值，放在小型螺桿機筒上可能成為災難性誤差。例如，螺桿與機筒間隙的微小變化，對小型擠出機產(chǎn)量和質量的影響比例遠大于大型設備。微小的同心度偏差就可能導致刮壁磨損或漏流。

　　二、創(chuàng)新解決方案與實踐策略

　　面對上述挑戰(zhàn)，現(xiàn)代小型橡膠擠出機設計已發(fā)展出一套成熟的應對方案。

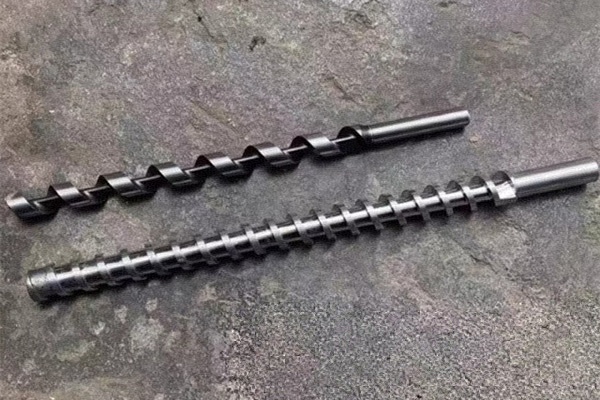

　　1.優(yōu)化螺桿結構與參數(shù)是基礎。小型螺桿常采用適度放大的長徑比(L/D可達16:1-20:1) ，在有限直徑下通過增加長度保證足夠的塑化行程。螺紋設計則突破傳統(tǒng)，采用變導程、變槽深的多段復合結構。例如，在進料段采用大導程深槽快速吃料，在塑化段通過突變的槽深設計增強剪切，在計量段則用淺槽穩(wěn)定擠出。集成混合元件如銷釘、屏障段等，在緊湊空間內最大化混合效果。

　　2.智能熱管理技術是關鍵突破。解決方案包括：在機筒中嵌入高密度加熱線圈與微型冷卻管路，結合PID精確控溫，實現(xiàn)±1℃的區(qū)間控制;采用分段式獨立溫控系統(tǒng)，將機筒分為4-6個甚至更多溫區(qū)，逐段精確管理;在螺桿內部設計循環(huán)油溫控系統(tǒng)，直接控制螺桿核心溫度。最新趨勢是引入感應加熱技術，響應更快，效率更高。

　　3.特種材料與表面處理是保障壽命的利器。經(jīng)濟而高效的方案是采用差異化材料組合：螺桿選用綜合性能優(yōu)異的中碳合金鋼，經(jīng)調質處理后進行表面氮化或鍍硬鉻處理;機筒則選用雙金屬復合材料，基層保證強度與導熱，內襯高耐磨合金層(如Xaloy合金)。對于極端工況，可采用粉末冶金工藝制造的整體硬質合金螺桿，壽命提升3-5倍，雖初期成本高，但綜合效益顯著。

　　4.精密制造與裝配工藝是質量保證?，F(xiàn)代制造采用“一次裝夾”加工工藝，螺桿毛坯在精密數(shù)控車銑復合機床上完成全部加工，保證各段結構的同軸度與相對位置精度。機筒內孔采用深孔珩磨技術，實現(xiàn)高精度、低粗糙度的內表面。裝配環(huán)節(jié)，通過激光對中技術確保螺桿與機筒的同心度，將間隙誤差控制在0.05mm以內。

　　三、應用場景與選型建議

　　小型橡膠擠出機的優(yōu)化設計，使其在特定應用場景中表現(xiàn)出獨特價值：

　　◆實驗室研發(fā)：需要頻繁更換配方，螺桿機筒的快速拆裝設計與自清潔能力至關重要

　　◆微型制品生產(chǎn)：如醫(yī)療導管、精密密封件，要求極高的擠出穩(wěn)定性與尺寸精度

　　◆特種材料加工：如氟橡膠、硅膠等，需要特殊的材料相容性與溫控能力

　　選型建議：用戶應根據(jù)主要加工材料(特別是填料的磨損性)、產(chǎn)量需求(連續(xù)或間歇運行)和產(chǎn)品精度要求(尺寸公差)進行選擇。對于多品種、小批量的柔性生產(chǎn)，模塊化設計的螺桿機筒組合是理想選擇。操作中需特別注意啟動預熱程序，避免冷啟動造成的高扭矩損傷;定期監(jiān)測電流與壓力波動，這是判斷磨損狀況的早期指標。

　　小型橡膠擠出機的設計濃縮了擠出技術的精華，其發(fā)展折射出整個行業(yè)向精密化、智能化、專用化演進的大趨勢。隨著材料科學、微加工技術和智能控制技術的進步，小型擠出機將在更多前沿領域展現(xiàn)“小身材、大作為”的獨特價值。
